旋流除砂器

MCS-Z旋流除砂器

免费定制方案 免费到厂考察 免费获取报价!

产品说明:旋流除砂器被广泛应用于化工、环保、食品、医药等许多工业部门,在给水处理领域实现除污,降浊,固液分离等,效果显著。水力旋流的工作原理及设计自100多年前就已经提出,柱形旋流除砂器就是利用这种原理,是满足水力旋流器实现固液分离的应用实例。它是利...

自主研发
广泛应用
智能化
安全设计
产品分类/Product

迈特过滤 · 产品介绍

迈特过滤设备携手各行业打造满足客户需求产品的保障

旋流除砂器被广泛应用于化工、环保、食品、医药等许多工业部门,在给水处理领域实现除污,降浊,固液分离等,效果显著。

水力旋流的工作原理及设计自100多年前就已经提出,柱形旋流除砂器就是利用这种原理,是满足水力旋流器实现固液分离的应用实例。它是利用离心分离和力沉降的实现固液分离的水处理设备,主要用来清除地下水和包括地下热水及其它水源中的固体颗粒,适用于水源热泵系统,中央空调循环冷却水,冷冻水系统,冬季冷暖循环水系统,工业冷却循环水系统等。

设备原理:

旋流除砂器是根据离心沉降和密度差的原理,当水流在一定的压力从除砂器进口以切向进入设备后,产生强烈的旋流运动,由于污水密度不同,在离心力、向心浮力、流体拽力的作用下,因受力不同,从而使密度低的清水上升,有溢流口排出,密度大的污由底部排污口排出,从而达到除污的目的。在一定范围和条件下,除砂器水压越大,除污率越高,并可多台并联使用。

设备特点:

1.结构简单、成本低廉,易于安装和操作。

2.维护费用低,维护方便,几乎不需要维护。

3.与扩大管、缓冲箱等除污设备相比,具有体积小、处理能力大,节省现场空间等优点。

4.可以在不间断供水过程中清除水中的污粒。

5.避免了其他除污方式存在水质二次污染的现象。

6.除污效率高,效率高达96%以上。

7.适用范围广,细沙粒到大颗粒污都能使用。

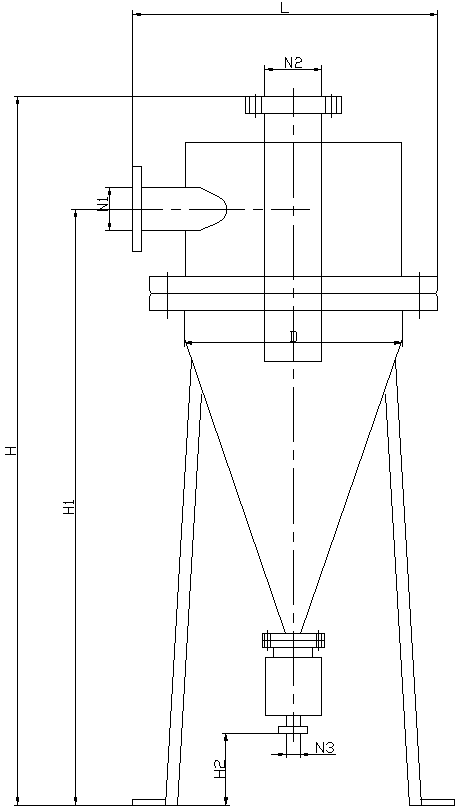

尺寸简图

MCS-Z除砂器尺寸图

选型参数:

型号

处理量
T/H)

进水压力
Mpa)

分离径粒(mm)

分离粒度
mm)

平均除污率(%)

进水口D2
mm)

出水口D2
mm)

排污口D2
mm)

MCS-25×**

20

0.15-0.4

1.5

30-70

﹥96

25

40

20

MCS-40×**

30

0.15-0.4

2

40-100

﹥96

40

50

20

MCS-50×**

50

0.15-0.4

3

40-100

﹥95

50

80

25

MCS-80×**

80

0.15-0.4

3

40-100

﹥92

80

100

25

MCS-100×**

100

0.15-0.4

6

50-150

﹥90

100

125

40

MCS-125×**

125

0.15-0.4

10

74-200

﹥90

125

150

65

MCS-150×**

150

0.15-0.4

10

74-200

﹥90

150

200

65

MCS-200×**

200

0.15-0.4

16

74-220

﹥90

200

250

80

MCS-300×**

300

0.15-0.4

16

80-230

﹥90

250

300

80

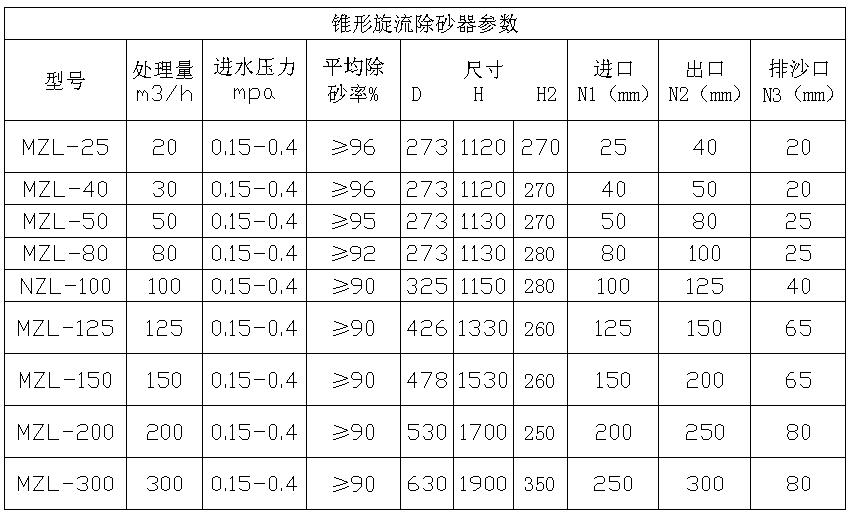

参数表

1)正常工作时,需开启进、出水阀门、关闭排污阀;

2)当储污缸在存污到一定高度时,应排污。排污时打开排污阀,直到清水流出;
3)排污完毕后,关闭排污阀即可;
4)如排污压力不足,可关闭出水处的阀门;
