沼气过滤器

MZQ除尘过滤器 汽水分离器

免费定制方案 免费到厂考察 免费获取报价!

产品说明:湿汽就是指含有水分的气体,是气体输送系统中Z需要关注的问题之一。气体输送的过程当中,气体中的水分会降低设备的生产效率和产品质量,也会导致设备损坏。虽然管路中的疏水阀能去除大部分的水分,单并不能处理掉悬浮在气体中的游离水,为分离掉这些游离水滴...

自主研发
广泛应用
智能化
安全设计
产品分类/Product
产品推荐/ recommend

迈特过滤 · 产品介绍

迈特过滤设备携手各行业打造满足客户需求产品的保障


湿汽就是指含有水分的气体,是气体输送系统中Z需要关注的问题之一。气体输送的过程当中,气体中的水分会降低设备的生产效率和产品质量,也会导致设备损坏。虽然管路中的疏水阀能去除大部分的水分,单并不能处理掉悬浮在气体中的游离水,为分离掉这些游离水滴需要在管道上加装汽水分离器。

根据汽水分离器分离的气体中含有的介质不同又称作气液分离器、油气分离器等

主要用于风机、气力输送、真空泵、冷干机等湿气沼气天然气等的除水除油等

设备原理

旋风型 - 汽旋或离心型分离器,是旋风除尘器的原理基础之上通过改进,利用进口延切线方向进入到筒体内部,在分离器内气流高速旋转并在其中以旋流向下倾斜式运动,;旋流的气体中夹带的水份由于速度降低,在已经形成的离心力作用下,被分离出来聚集在分离器内壁上被分离的液体汇集后在重力的作用下流入底部锥形筒体当中而气流在离心力作用下继续旋流向下进入锥形筒体,锥形筒体中气流旋流收缩,气体产生的离心力逐渐减小,便于水分在重力作用下沉降。锥形筒体的作用是逐渐抵消离心力,防止气体在高速气流下二次带水,使得液体从下端排水口顺利排出,干燥清洁的气体从分离器出口排出。而汽旋式的分离效率只有在气体速度13.8m/s以下才能达到98%,否则效率会很低,气体速度为25m/s时,其分离效率大概仅为50%所以筒体内气体流速设计非常关键。

旋转式汽水分离器,适用于风机、气力输送系统中风机管道中水分或颗粒,真空泵系统前期管道冷凝水闪蒸水的分离,及常温压缩空气中的雾化水或油等,避免大量含水的气体进入风机或者真空泵中

本设备由于气体流量较小,管道口径选取较大,气体在进入到分离器时流速较大,不利于离心力的形成,所以我们在筒体内部增大了中心管的直径,以此提高气体流量;并在中心管内部设置丝网捕沫器或滤芯,用来拦截和聚集细微的水雾,进一步提高分离效率。

三、设备参数

设备名称:旋风水分离器

设备型号:MQF-80A

通称口径:DN80

设计压力:0.25MPa

设备材质:304

额定流量13m3/h

适用温度:<80℃

设备体积:0.14m3

设备重量:65kg

接口形式:法兰连接

入口气体湿度>70%

冷凝水去除率>90%

排水温度:<60 ℃

排水装置:DN80快装蝶阀

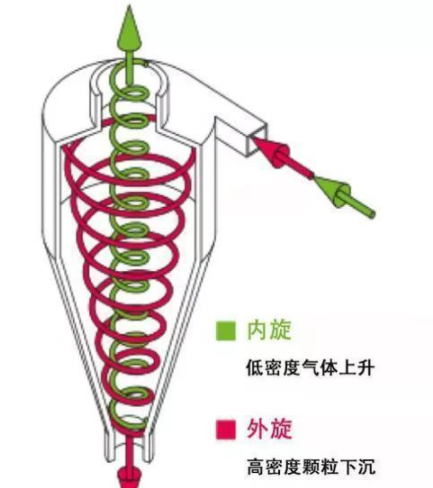

四、设备原理图

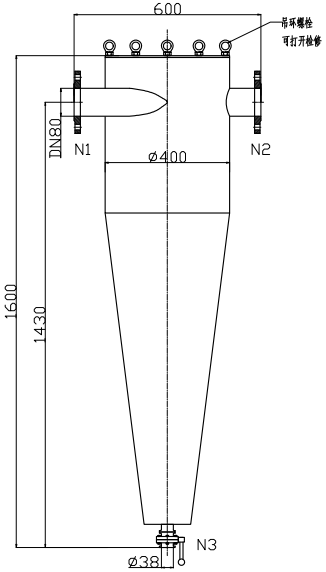

五、设备尺寸简图


安装及使用注意事项

1、检查安装位置是否符合设备标注介质流向,确保按壳体上箭头方向安装。

2、必须安装在水平管道上,排污口应垂直向下,保证被分离液体顺利排出。

3、至少要在进口前端安装截止阀,以便后期维护切断管路。

4、无支腿的分离器上端有吊环,可以悬空安装,以减小管道设备负压。

5、有支腿的分离器一定在连接好管路后,将支腿固定在地面上。

6筒体上端吊环螺母,便于打开上盖清理内部过滤网或更换滤芯。

7、清理或者更换内部过滤网或滤芯时,应放空气体在无压力的状态下进行,如气体含有刺激性气味一定要做好防护再打开盖体。

8、新管道试行或长期停用管道启动时,需隔离设备清洗管道后再启用设备一定在清扫管道后设备投入使用,清扫管道时应关闭或卸下疏水阀。

9、检修管道或更换放水阀时,应关闭设备前端阀门

10、设备不可超压使用,严禁超范围操作。

1系统需要24H不停机时,设旁路和进出口切断阀,以便检修不影响生产


迈特过滤 · 技术参数

迈特过滤设备携手各行业打造满足客户需求产品的保障

设备原理: 旋风+滤网 设备型号: MZQ
额定流量: 200~4000m3/h 设计压力: 常压
设备材料: 304 分离效率: 90%
过滤精度: PP99 使用范围: 沼气发电厂燃烧前处理
