Maite filter
蓝式过滤器
免费定制方案 免费到厂考察 免费获取报价!
产品说明：T型过滤器是管道输送液体过程中清除固体杂质的不可缺少的设备，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。工作原理T型过滤器常安装于进水管路中各配套阀门的...
迈特过滤设备携手各行业打造满足客户需求产品的保障
T型过滤器是管道输送液体过程中清除固体杂质的不可缺少的设备，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
工作原理

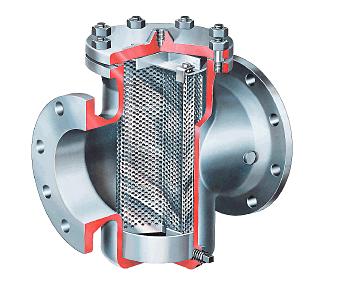

T型过滤器常安装于进水管路中各配套阀门的前端，当管道中的介质首**入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
过滤器类型
直通T型过滤器(MT34C) 角通T型过滤器（MT16C）
产品特点
1、适合物料广泛；
a、化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
b、化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
d、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品
2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）
3、工作温度：≤90℃
4、公称通径：DN25—DN600mm
5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）
6、法兰标准：GB81-59（也可按用户要求制造）
7、壳体材质：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶
外形简图
产品外形及结构尺寸示意图MT16C、MT34C 型T型过滤器一般原则：
1、进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、设备材质
一般和所配套的管道材质相同，如有特殊说明需要特别标记。
3、管道压力
按照过滤管路可能出现的Z高压力确定过滤器的压力等级。
4、孔目数的选择
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径
附件：尺寸查下表“滤网规格”。
迈特过滤设备携手各行业打造满足客户需求产品的保障
| 设备原理: | 滤网拦截 | 设备型号: | MT |
| 设计压力: | 1.0~1.6mpa | 额定流量: | 1~500m3/min |
| 适用温度: | ＜300℃ | 主体材质: | 铸铁、铸钢、304不锈钢 |
| 滤网精度: | 60目~500目 | 适用范围: | 灌溉用水、温泉水、锅炉水、回水再生等 |
