产品说明：真空泵汽水主要用在造纸工业、机械加工线切割、烘干烘焙。适用于现代轻工造纸行业纸机湿部(真空系统)中真空脱水之配套设备及其它相应场合。产品简介：MGLS型气液分离器我公司在吸附式汽水分离器分离器的基础之上，另外消化吸收国外同类型的汽水分离器而...
迈特过滤设备携手各行业打造满足客户需求产品的保障
真空泵汽水主要用在造纸工业、机械加工线切割、烘干烘焙。适用于现代轻工造纸行业纸机湿部(真空系统)中真空脱水之配套设备及其它相应场合。
产品简介：
MGLS型气液分离器我公司在吸附式汽水分离器分离器的基础之上，另外消化吸收国外同类型的汽水分离器而改进的一种新型产品，主要用在造纸行业中真空脱水系统相配套。纸机在抄纸过程中，如从真空吸水箱、真空吸移辊、真空压榨以及毛毯真空辊等湿部来的气体、液体—般均用真空泵混合排出，但为了节省真空泵消耗于排水的动力、延长真空泵的使用寿命、减少环境污染等，选用该产品即可满足水和气分别排出的要求。
该产品一般与水环式真空泵或纳式泵配套使用，为前置式分离装置。从湿部等处来的气、液经螺旋分离装置将气液分离，气体由真空泵抽走，液体则由装于分离器底端的FPB型滤液泵排走，经回收可循环利用。
该产品结构独特，安装、维修方便、运行可靠，是一种节能型、环保型产品。
设备原理:
气体从进口沿筒体的切线方向进入分离器内部，在气流惯性力作用下，气体沿筒体内壁旋转而形成离心力，我们在该部位设置有流向约束板，使气流形成的离心
沿筒体向下运动，流体夹带的水滴在离心力和重力的作用，汇集在筒体内壁并沿内部流入底部储水箱内，聚集水后被滤液泵排走。气体在旋流向下运动后，在真空泵负压吸力的作用下仍会上升到筒体上端出口，气体上升的过程中气流速度降低，水汽逐渐聚集重新形成水滴回落到集水池中。上端出口位置可以设备丝网捕沫器，再次拦截和聚集水滴。
产品特点：
1、本产品介质通过性强、阻力小、除水效果良好。
2、除水效率高，气体速度降到5.2m/s以下时，可除去99%以上的液态水。
3、安装方便，管道法兰式连接
4、免维护、可靠性好，寿命长，可使用20年。
5、按常压容器标准制造，安全可靠。
6、FPB型滤液泵过流部件材料：叶轮为铸钢或ZGlCrl8Ni9Ti；侧板、泵体等为HT200或ZGlCrl8Ni9Ti，选型时由用户自定。
7、MLS型气液分离器筒体材料为SS304或碳钢选用时由用户自定；
8、使用温度：≤80℃。（高温情况下，需特殊要求）

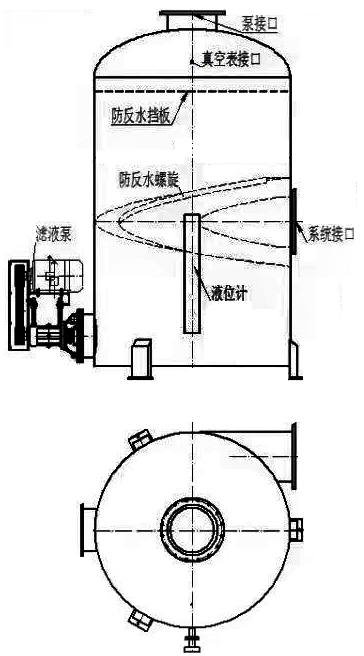

设备简图：
选型参数：
气液分离器型号 | H(mm) | D（mm） | 进口（mm） | 出口（mm） | 配套滤液泵型号 |
MGLS400 | 1200 | 400 | 150 | 150 | 28FPB-00 |
MGLS500 | 1500 | 500 | 200 | 200 | 28FPB-00 |
MGLS600 | 1700 | 600 | 250 | 250 | 28FPB-00 |
MGLS700 | 1945 | 700 | 300 | 250 | 32FPB-00 |
MGLS800 | 2120 | 800 | 300 | 300 | 32FPB-00 |
MGLS900 | 2285 | 900 | 350 | 300 | 32FPB-00 |
MGLS1000 | 2450 | 1000 | 400 | 350 | 40FPB-00 |
MGLS1100 | 2580 | 1100 | 400 | 400 | 40FPB-00 |
MGLS1200 | 2705 | 1200 | 450 | 400 | 50FPB-00 |
MGLS1300 | 2805 | 1300 | 500 | 450 | 50FPB-00 |
65FPB-00 | |||||
MGLS1400 | 3005 | 1400 | 500 | 500 | 65FPB-00 |
80FPB-00 | |||||
MGLS1500 | 3087 | 1500 | 600 | 500 | 80FPB-00 |
100FPB-00 |
滤液泵性能参数
泵型号 | 工作扬程（H）下的流量L/min | 转速（r/min） | 电机型号及功率 | L (mm) | 备注
| |
H=15m | H=20m | |||||
FPB40-25 | 150 | 55 | 1750 | Y90S-4-1.5Kw | 588 | |
FPB80-32 | 570 | 230 | 1750 | Y100L-4-3Kw | 591 | |
FPB100-40 | 750 | 420 | 1750 | Y112M-4-4Kw | 591 | |
FPB125-50 | 830 | 560 | 1750 | Y132S-4-5.5Kw | 604 | |
FPB125-65 | 1000 | 800 | 1950 | Y132S-4-7.5Kw | 604 | |
FPB150-80 | 2000 | 1500 | 1750 | Y160M-4-11Kw | 733 | |
FPB200-100 | 2600 | 2200 | 1750 | Y160M-4-11Kw | 733 | |
选型注意事项：
您在选择真空泵汽水分离器过滤器的时候，请考虑以下几个参数
1、考虑处理流量，选择合适的口径。
2、考虑含水量，选择适合的滤液泵。
应用实例：
造纸行业：
真空吸水箱管道系统中，真空泵管道脱水。

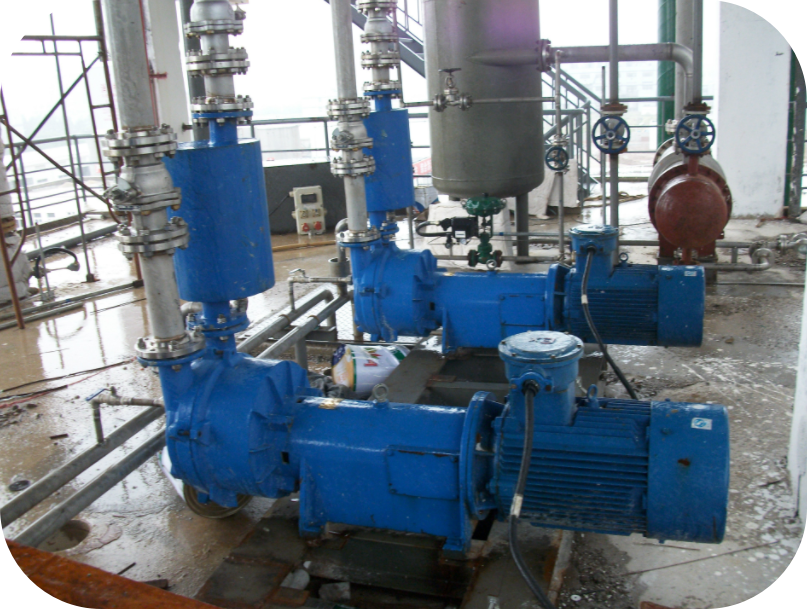

水循环真空泵：
如机械加工行业中，大量冷却液形成的水汽通过水循环真空泵排出，利用汽水分离器将冷却液和气体分离。
毛毯制造业：
生产制造毛毯过程中产生大量水汽，通过风机或真空泵将水吸出，利用汽水分离器将水和气分离。

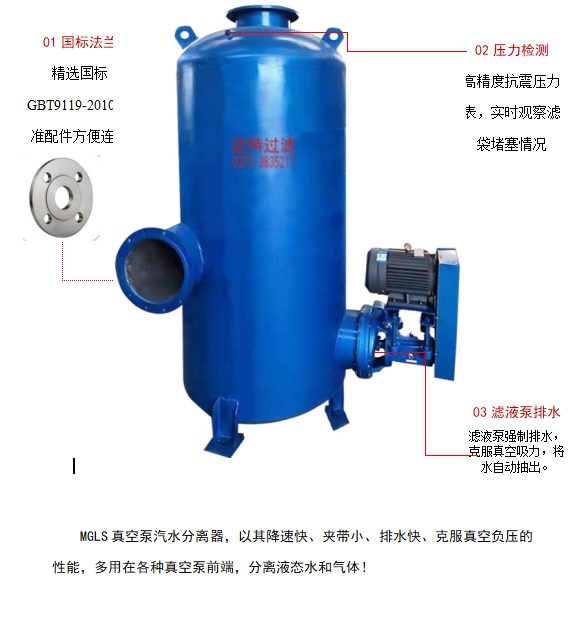

细节展示：
MGLS真空泵汽水分离器，以其降速快、夹带小、排水快、克服真空负压的性能，多用在各种真空泵前端，分离液态水和气体！
迈特过滤设备携手各行业打造满足客户需求产品的保障
| 设备原理：: | 旋风吸附 | 设备型号：: | MGLS- |
| 设计压力：: | 常压 | 额定流量：: | 0~500m3/min |
| 设备材质：: | Q235 / 304 | 适用温度：: | ＜80℃ |
| 适用范围：: | 真空泵前置除水、水循环真空泵、造纸工业、毛毯加工 |
