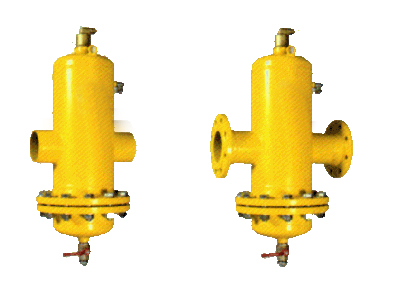

旋流脱气除污器
免费定制方案 免费到厂考察 免费获取报价!
产品说明：螺旋脱气除污器（水气分离器）水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，使用寿命及效率大大降低。仅在系统高点设置排气阀效果不佳，当压力减少时被溶于水中气体会重新形成气泡，尤其在水泵前会有大量气体分离出来...
迈特过滤设备携手各行业打造满足客户需求产品的保障
螺旋脱气除污器（水气分离器）水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，使用寿命及效率大大降低。仅在系统高点设置排气阀效果不佳，当压力减少时被溶于水中气体会重新形成气泡，尤其在水泵前会有大量气体分离出来。
产品简介：
螺旋脱气过滤器利用气水分离、沉降、过滤等机理。当冷却水、热水、冷冻水系统中水进入螺旋脱气过滤器时，体积扩大，流速急剧降低，水中气泡分离上升至聚气区，小气泡吸附在分离板上，当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降，通过分离板后污物得到了加速，在滤芯的两侧迅速沉降在存污区，因存污区容污量大，只需定期开启排污阀。经过空气和污物分离较干净的水经滤芯流入水泵入口，由于水泵及水流的冲击下滤芯有较小的振动，能将个别贴附在滤芯外侧的污物振落，达到自洁的目的。
通过一个装置起到的净化水系统中的气泡和杂质的功能。由于这个整合的举动，所有的气泡和微小的杂质将会被永久的脱除，保持系统不受气泡和杂质得困扰。它与传统的过滤器和除污器工作方式不同，维护很少。这个装置是否能够在供热系统里发挥它的作用取决于不同方面。我们的技术专家会根据实际情况给予您好的解决方案。
脱水除污器必须安装在主线上，而且好为系统温度高点。对于供热系统，佳位置是供热机组的出口。对于制冷系统，温度高点在制冷机组的回水管上。
技术参数：
（1）压力范围：0.6、1.0、1.6MPa;
（2）高使用温度：95℃;
（3）规格型号：DN50～DN1500;
（4）流量范围：7-20000m3/h
（5）过滤网常用规格：8、10、14、20、30、70、150目
（6）排气率：99%
（7）排污率：99%
（8）处理效果： 除砂直径：＞0.1mm、出水浊度：≤10NTU、水头损失：＜0.02Mpa
（9） 进水水质：原水浊度：≥300NTU进水压力：≤0.25Mpa
（10）特殊规格按用户要求特制。
设备特点：
● 脱除循环系统中的气泡和气团
● 大幅减少系统次注水后的调试时间，不需要额外的排气阀
● 可在系统运行的情况下排除污物
● 可以脱除小至5微米（=0.005MM）的污物杂质
● 同类产品中低的压降比
● 不会造成不必要的系统停机
● 广泛适用于不同压力，温度和材质

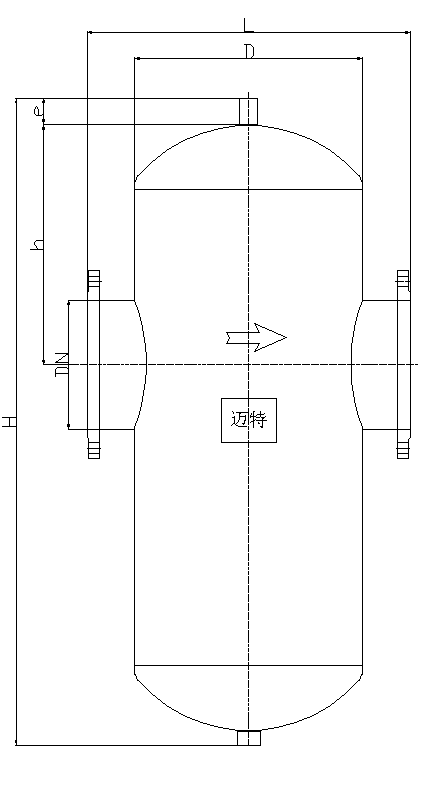

设备简图：
选型参数：
型 号 | 管径DN（mm） | 流量（m3/h） | 外型尺寸（mm） | 重 量 （Kg | ||||
H | h | D | e | L | 29 | |||
MQT-S50 | 50 | 25 | 510 | 160 | 220 | 20 | 470 | 33 |
MQT-S65 | 65 | 40 | 510 | 150 | 220 | 20 | 470 | 57 |
MQT-S80 | 80 | 55 | 640 | 200 | 330 | 25 | 640 | 61 |
MQT-S100 | 100 | 95 | 640 | 210 | 330 | 25 | 640 | 97 |
MQT-S125 | 125 | 145 | 830 | 290 | 426 | 25 | 780 | 114 |
MQT-S150 | 150 | 220 | 830 | 300 | 426 | 25 | 780 | 189 |
MQT-S200 | 200 | 360 | 980 | 360 | 610 | 25 | 890 | 300 |
MQT-S250 | 250 | 575 | 1200 | 400 | 610 | 50 | 1010 | 390 |
MQT-S300 | 300 | 810 | 1580 | 450 | 710 | 50 | 1200 | 563 |
MQT-S350 | 350 | 1030 | 1720 | 500 | 810 | 50 | 1420 | 670 |
MQT-S400 | 400 | 1350 | 1810 | 550 | 920 | 50 | 1220 | 870 |
MQT-S450 | 450 | 1710 | 2030 | 610 | 1020 | 50 | 1620 | 1118 |
MQT-S500 | 500 | 2120 | 2170 | 660 | 1120 | 50 | 1710 | |
备 注 | 设备压力默认为1.6Mpa，MQT-S40、MQT-S50默认为螺纹连接，如有特殊要求，订货时请说明，也可根据客户要求订做其它规格的设备。 | |||||||

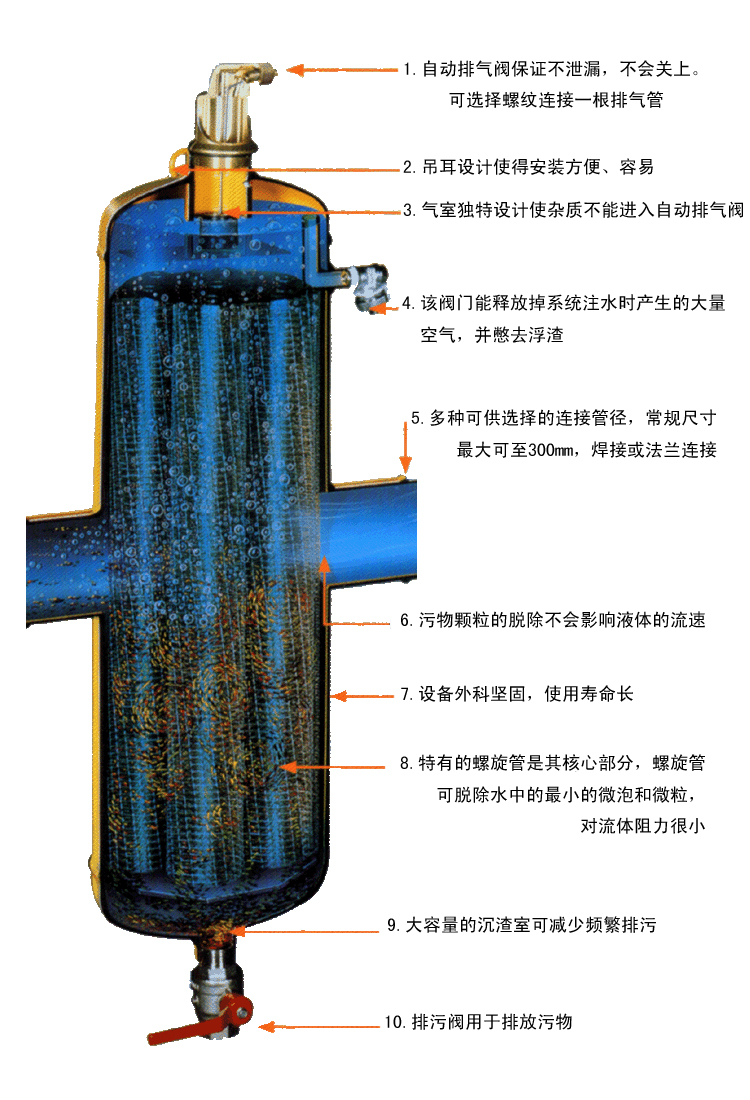

细节展示：
安装注意事项：

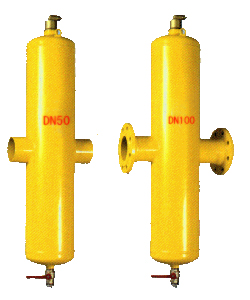

MQT-S基本型 MQT-XS 可拆卸型
1. 设备必须水平安装，安装时注意箭头指示方向，箭头指示方向即为水流方向。
2. 由于该设备工作过程中无运动部件，免维护，因此设计、安装时可根据现场实际情况布置。
3. 设备进出口的管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。
4螺旋除渣器进出口均为国标法兰。设备进水口、出水口均需安装 阀门。
8 使用说明
1. 正常工作时，需开启进、出水阀门，关闭排污阀。
2. 排污时打开排污阀，直到流出清水。
3. 排污完毕后，关闭排污阀即可。
4. 如排污压力不足，可关闭出水口处的阀门。
5. 安装时应注意管道及水流方向。
6. 平面布置需要流出管理人员操作空间。由于该设备工作过, 程无, 运动, 部件，即该设备免维护。但需保持入口负荷稳定，排污阀开闭用力均匀。避免人为损坏
迈特过滤设备携手各行业打造满足客户需求产品的保障
| 设备原理：: | 丝网拦截 | 设备型号：: | MQT |
| 额定流量：: | 0~2000m3/h | 设计压力：: | 0.4~1.6mpa |
| 设备材质：: | Q235 / 304 /316L | 适用温度：: | 0~180℃ |
| 适用范围：: | 市政供暖管道、温泉井供水系统、锅炉供水供热系统、石油天然气开发、煤层气开采 |
